보글 원자력발전소

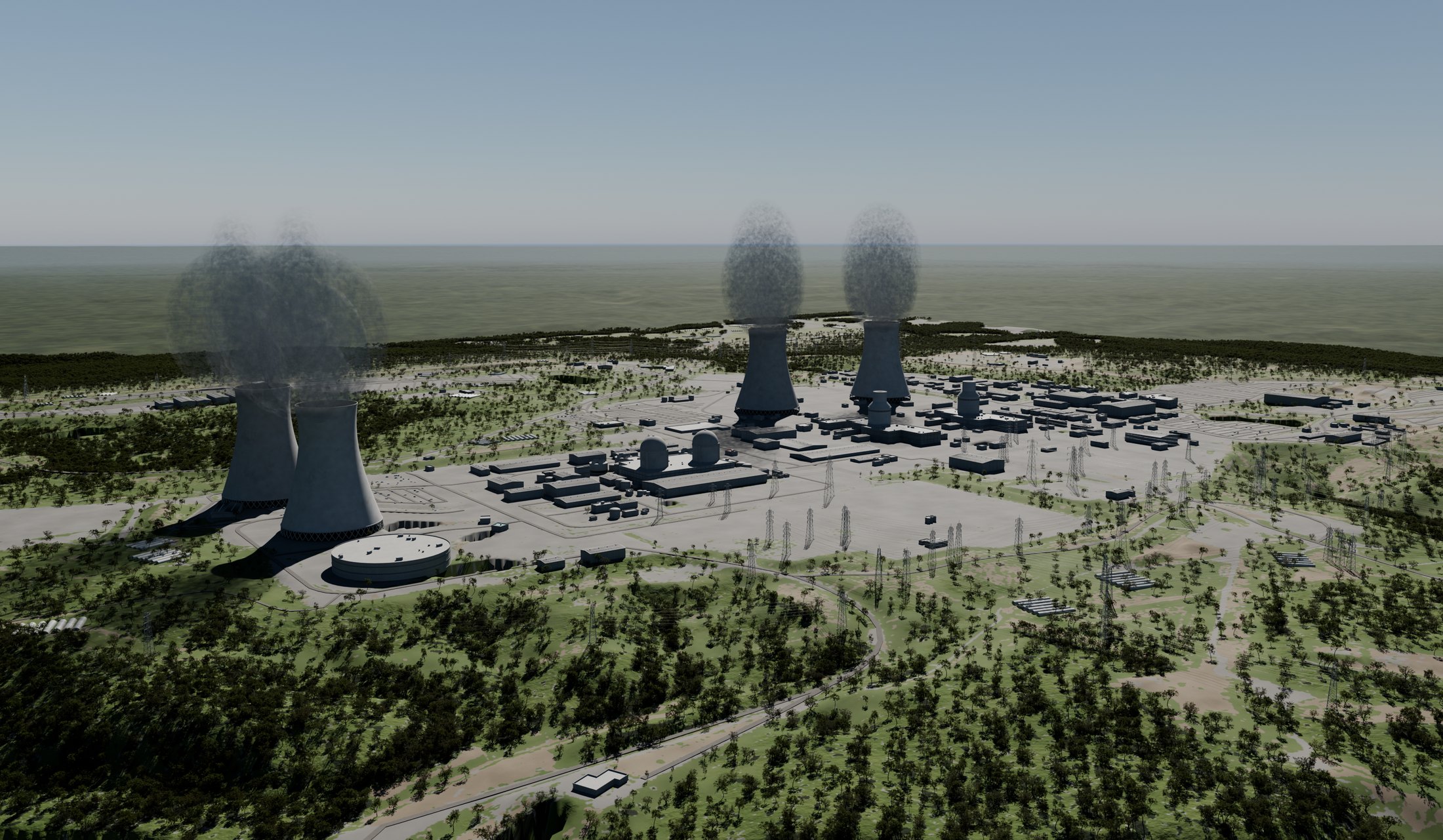

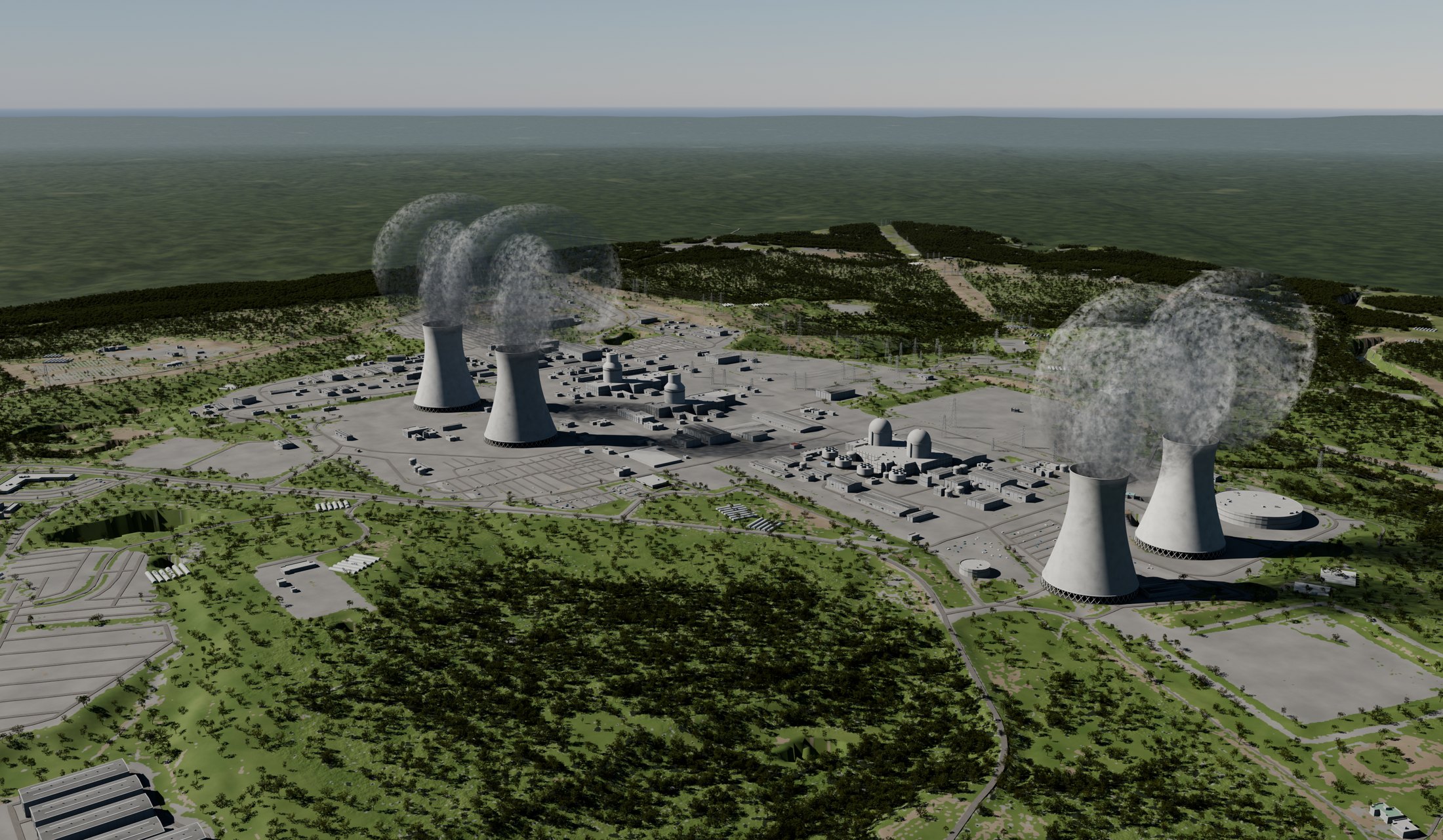

미국 조지아 · 원자로 4기(1·2호기 웨스팅하우스 4루프, 3·4호기 미국 첫 AP1000)와 자연통풍 냉각탑 4기. 격납건물·냉각탑 치수는 운영사와 미국 원자력규제위원회 공개 문서, 자리는 미국 농무부 항공사진(NAIP)에서 쟀습니다. 바닥은 그 사진 그대로입니다.

확인된 기준값과 실제 기록만 씁니다. 손잡이 값을 기준값과 비교할 뿐, 피해는 예측하지 않습니다.

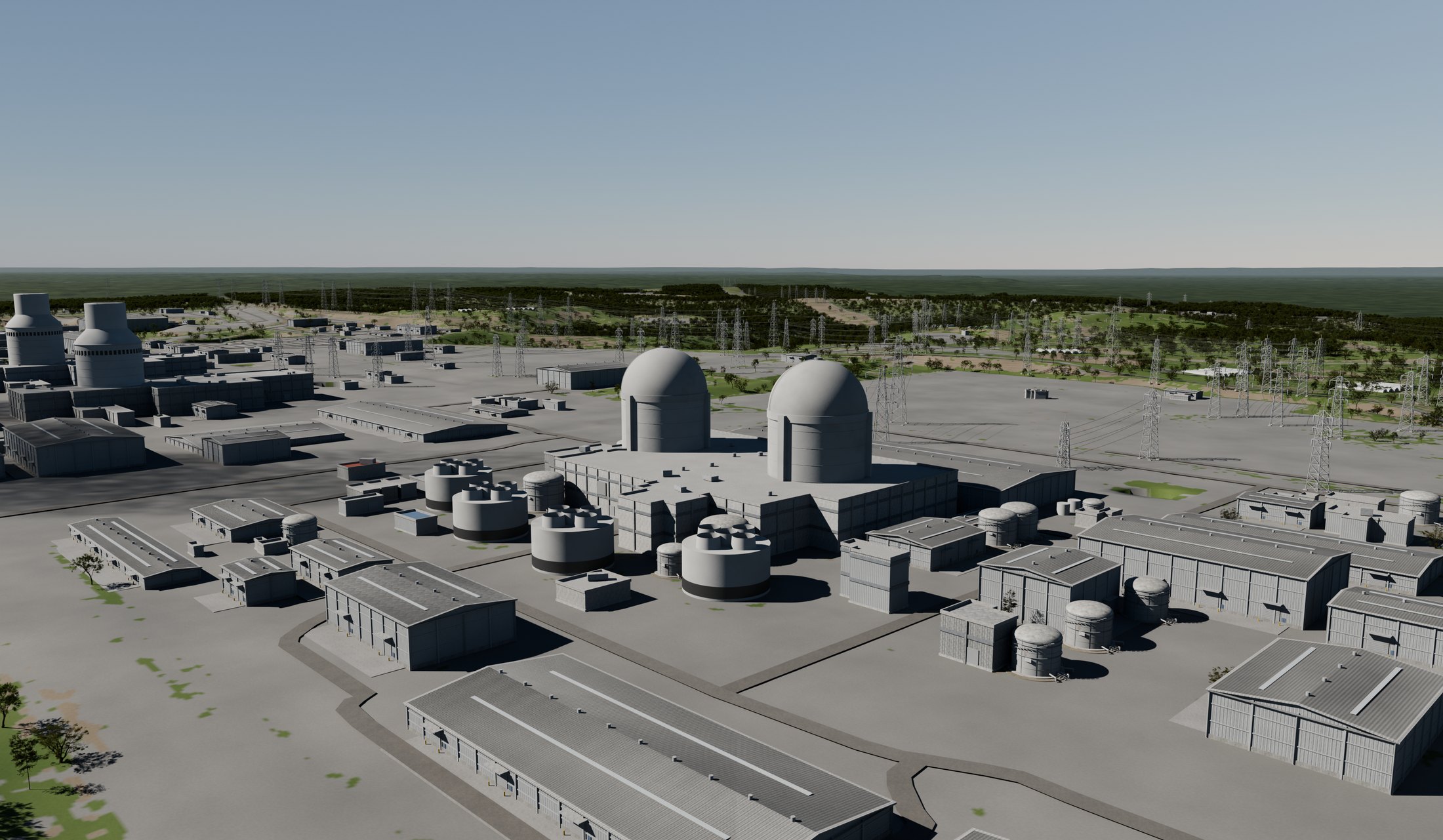

• 1·2호기 · 웨스팅하우스 4루프 가압경수로 · 1,215 MW 급(운영사) · 상업운전 1987.6 · 1989.5 · 격납건물 = 후긴장 콘크리트 원통 + 돔, 지름 140 ft(42.7 m) · 높이 226 ft(68.9 m)

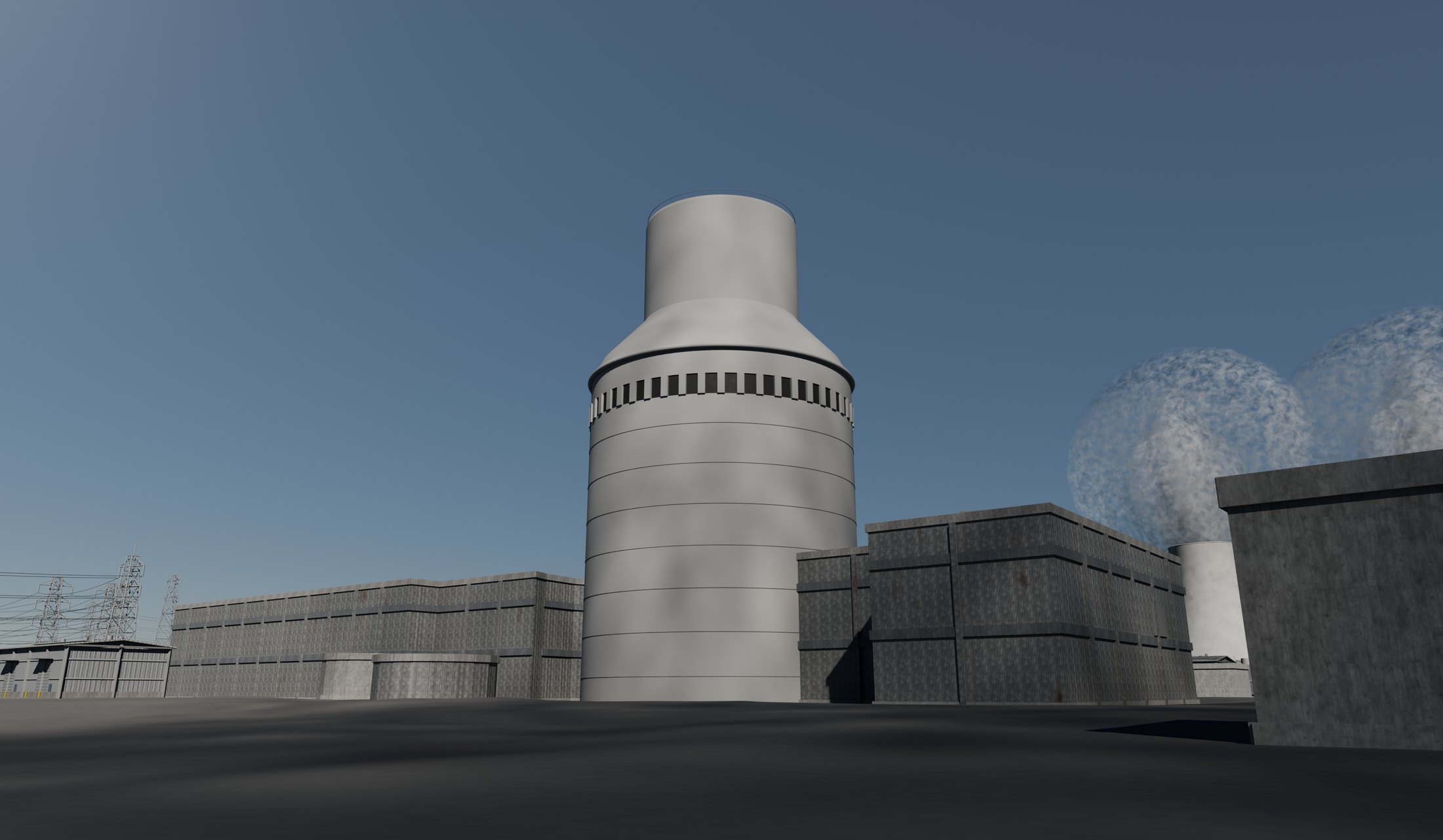

• 3·4호기 · 미국 첫 AP1000 · 1,110 MW 급(운영사) · 상업운전 2023.7.31 · 2024.4.29 · 강철 격납용기 지름 130 ft · 높이 215 ft 를 콘크리트 차폐건물이 감싼다 — 차폐건물 바깥 반경 72.5 ft(22.1 m) · 지붕 지름 135 ft · 높이 37 ft · 꼭대기 수동냉각 물탱크(약 75만 갤런)

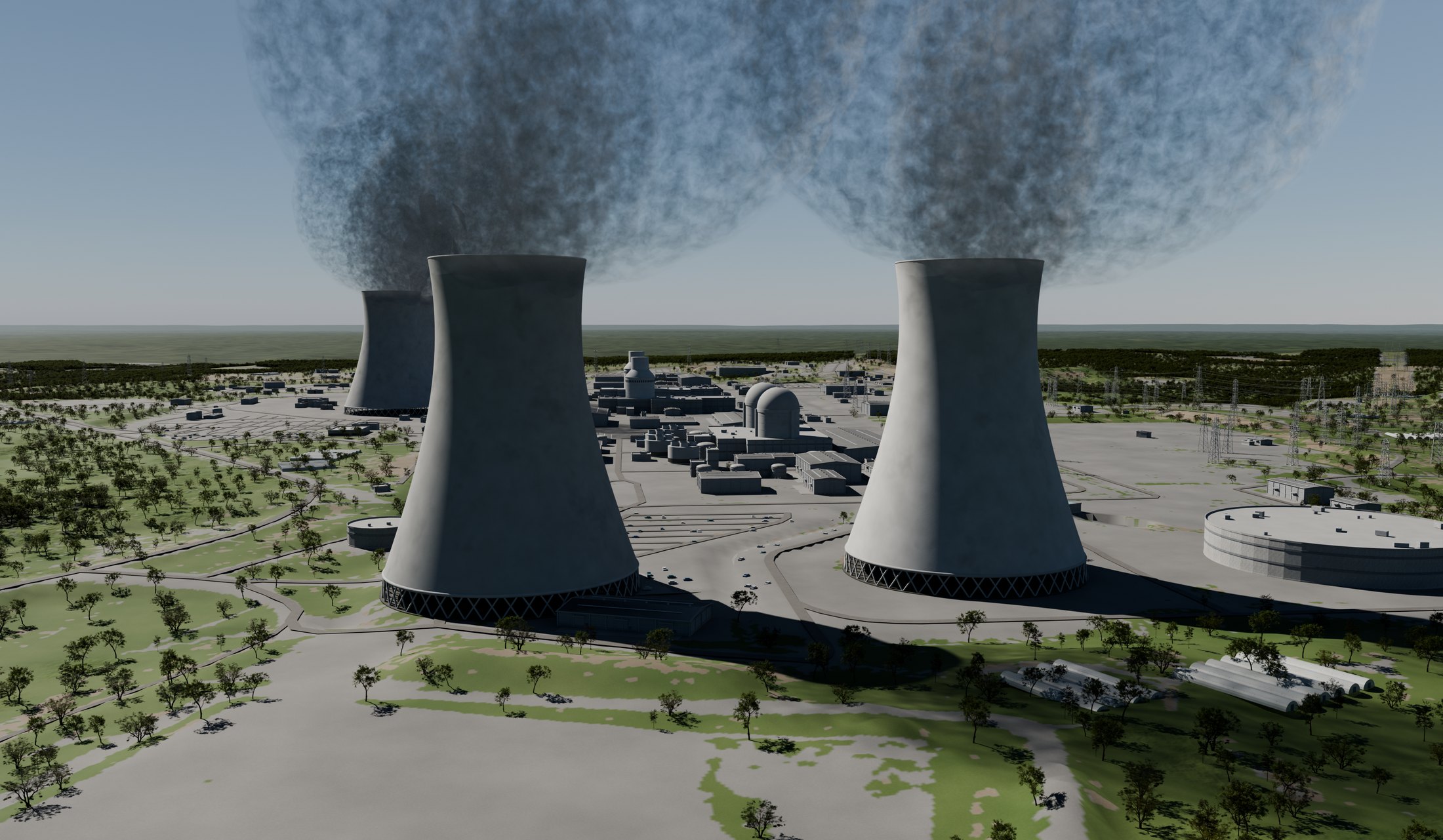

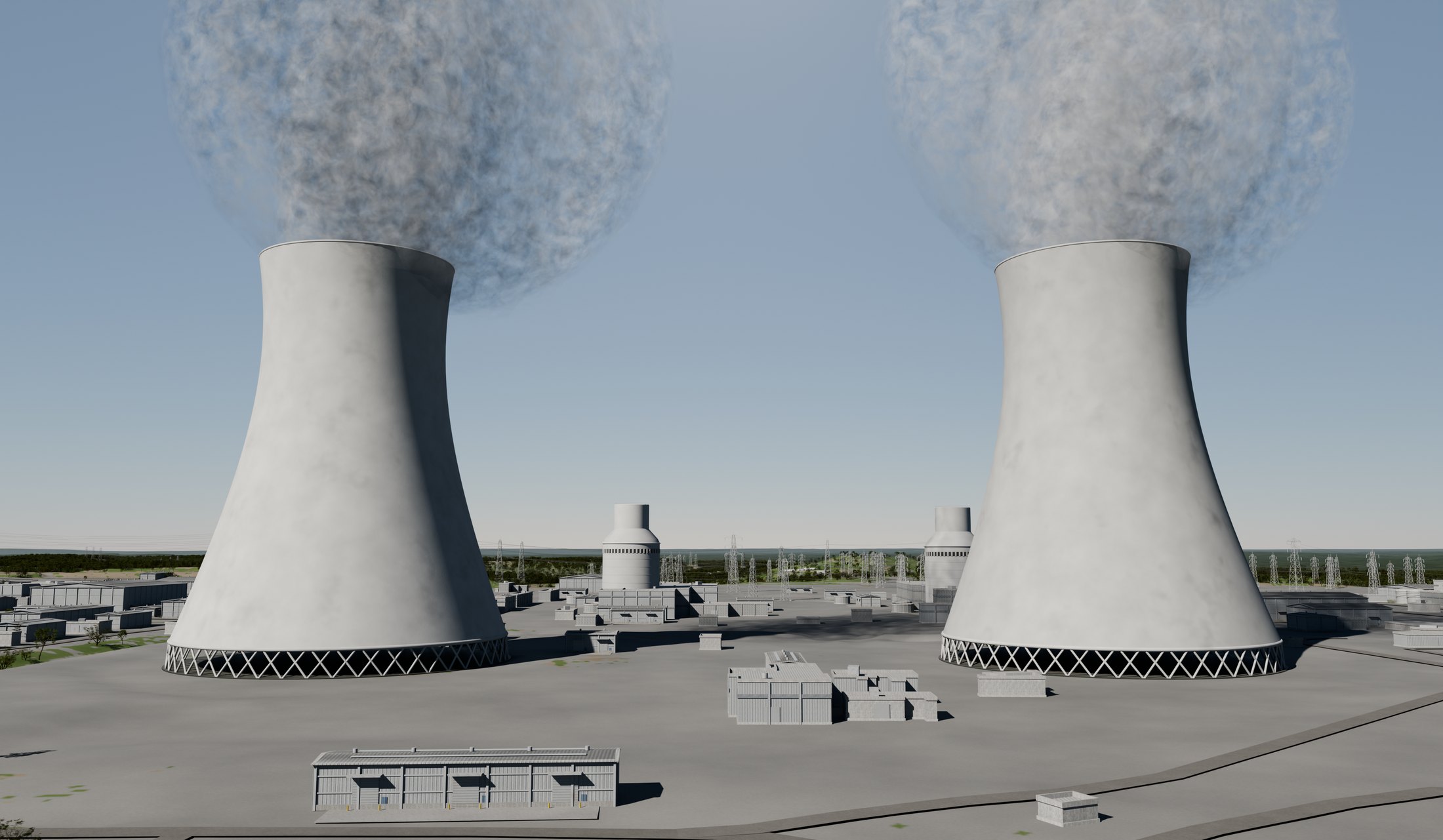

• 냉각탑 · 자연통풍 4기 — 1·2호기용 548 ft(167 m) · 3·4호기용 약 600 ft(180 m) · 1·2호기 옆 둥근 기계통풍 냉각탑 4기
• 규모 · 미국에서 유일한 4기 원전 · 부지 3,150 에이커 · EIA-860M 4기 합계 4,658 MW(정격)

출처: Southern Nuclear「Plant Vogtle 언론 안내서」(호기 용량·일정·격납건물 치수·부지 면적), Georgia Power 2019-12-10 보도자료(차폐건물 지붕), 미국 원자력규제위원회 AP1000 설계 문서(차폐벽 반경·배기 구조), Wikipedia(냉각탑 높이), EIA-860M 2026-08(정격 합계). 바닥 사진: 미국 농무부 NAIP 항공사진(2023-10-03, 0.6 m, 퍼블릭 도메인). 지형: 미국 지질조사국 3DEP. 배치: 격납건물·차폐건물·냉각탑 자리와 냉각탑 반경 = 같은 항공사진에서 잰 값(사진이 높이에 따라 동쪽으로 기울어 꼭대기 원에서 기울기를 뺐다 · 1·2호기 냉각탑은 2023 사진에서 증기에 덮여 바닥 테두리 일부에 원을 맞춘 자리 ±20 m), 그 밖 건물 = OSM(© OpenStreetMap 기여자) + Overture Maps(높이가 있는 것은 그 값), 송전탑·도로 = OSM. 보안 관련 지물(울타리·담·검문소)은 넣지 않았습니다. 회사 로고·간판도 넣지 않았습니다. 추정: 1·2호기 돔 모양(반구로 꼭대기 높이만 맞춤)과 버팀벽, 차폐건물 원통·지붕·탱크 높이 나눔(전체 83.4 m 논문 값 − 지붕 37 ft − 탱크 59.5 ft = 원통), 공기 흡입 띠 자리, 냉각탑 목 높이·반경과 1·2호기 바닥 반경(높이 비례), 둥근 기계통풍 냉각탑 높이, 높이 자료가 없는 건물 높이(면적 기준), 증기 모양. 실내는 만들지 않았습니다. 나무 모델 = Poly Haven tree_small_02 · jacaranda_tree · pine_tree_01(CC0 1.0), 자리는 위성 수관 분류.
